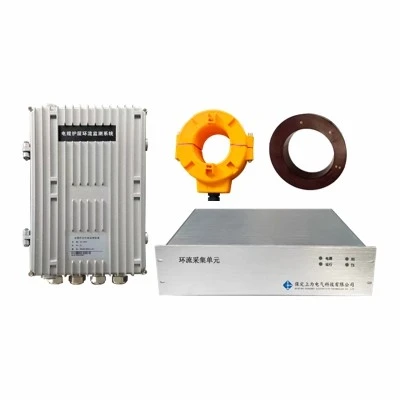

Produktų aprašymas
MūsųKabelio įžeminimo stebėjimo sistemalygina trijų{0}}fazių apvalkalo srovę, veikimo srovę, srovės santykius ir fazių disbalansą. Padalytų -gyslių jutikliai palaiko montavimą aplink esamus įžeminimo ir pagrindinius{3}}laidų laidus.
Techninis principas
Srovės jutikliai matuoja apvalkalo cirkuliacinę srovę ir kabelio apkrovos srovę įžeminimo taškuose. Stebėjimo blokas lygina fazių balansą, dydį ir tendencijų pokyčius, kad nustatytų nenormalų įžeminimą, apvalkalo gedimus arba per didelę indukuotą srovę.
Produkto savybės
Kabelio įžeminimo stebėjimo sistema atskiria apvalkalo{0}}cirkuliaciją nuo pagrindinės apkrovos{1}}dabartinės tendencijos. Padalytų -gyslių jutikliai supaprastina montavimą aplink esamus kabelių laidus. Keli tiekimo būdai palaiko pastotes, jungties duobes ir nuotolinius kabelių maršrutus. Santykio ir fazių palyginimas padeda nustatyti nenormalias sukibimo ar apvalkalo sąlygas.
Eksploatavimo sąlygos
Montuokite gaminį švarioje, vėdinamoje vietoje, kurioje nėra korozinių dujų, laidžių dulkių, vandens patekimo, stiprios vibracijos ar stipraus smūgio. Pasirūpinkite patikimu apsauginiu įžeminimu, išlaikykite reikiamus elektros tarpus ir naudokite vardinį pagalbinį maitinimo šaltinį. Prieš gamindami ir montuodami patikrinkite aplinkos temperatūrą, drėgmę, aukštį virš jūros lygio, gaubto apsaugą, kabelių vedimą ir ryšio sąlygas.
Produkto parametrai
|
Parametras |
Detalės |
|
Prieglobos kanalai |
3 įkelti-dabartinį + 3 apvalkalą-dabartinį kanalą; galima išplėsti iki 12 |
|
Mėginių ėmimo intervalas |
Numatytasis 1 s; konfigūruojama |
|
Pagrindinio kompiuterio tikslumas / galia |
0.5% / 5 W |
|
Pagrindinio kompiuterio tiekimas |
Saulės, CT-sujungta, AC 220 V arba DC 12 V |
|
CT-sujungta paleidimo srovė |
25 A |
|
Apvalkalas-dabartinis diapazonas |
0-200 A standartas; pritaikoma |
|
Apvalkalo{0}}dabartinis tikslumas / skiriamoji geba |
0,5 / 0,1 A klasė |
|
Įkelti-dabartinį diapazoną |
0-2000 A standartas; pritaikoma |
|
Įkelkite-dabartinį tikslumą / skyrą |
1/1 A klasė |
|
Jutiklio aplinka |
IP68; -40 laipsnių iki +75 laipsnio |
Produkto privalumai
- TheKabelio įžeminimo stebėjimo sistemaatskiria apvalkalo-cirkuliacijos elgesį nuo pagrindinės apkrovos-dabartinės tendencijos.
- Padalytų{0}}gyslių jutikliai supaprastina montavimą aplink esamus kabelių laidus.
- Keli tiekimo būdai palaiko pastotes, jungties duobes ir nuotolinius kabelių maršrutus.
- Santykio ir fazių palyginimas padeda nustatyti nenormalias sukibimo ar apvalkalo sąlygas.
Pagrindinės programos
TheKabelio įžeminimo stebėjimo sistemanaudojamas 10 kV-ir-aukščiau kabelių įžeminimo laidams, kryžminėms-sujungtoms sekcijoms, jungčių dėžėms ir gnybtų įžeminimams.
Jis naudojamas kabelių tuneliuose, pastotėse, pramoninėse trasose ir miesto požeminiuose tinkluose.
Sistema palaiko apvalkalo{0}}defektų įspėjimą ir kabelio gyvavimo ciklo valdymą.
Komponentai
|
dalis |
Funkcija |
|
Stebėjimo šeimininkas |
Apskaičiuoja trijų{0}}fazių apvalkalo srovę, apkrovos srovę, santykius ir aliarmus. |
|
Apvalkalo-srovės KT |
Išmatuokite kiekvieną kabelio įžeminimo laidą su padalijimo{0}}gyslu. |
|
Įkelti-dabartinius CT |
Išmatuokite pagrindinio kabelio darbo srovę. |
|
Maitinimo ir ryšio blokas |
Teikia saulės, CT, tinklo arba nuolatinės srovės tiekimą ir duomenų perdavimą. |
DUK
K: Kokios informacijos reikia modelio pasirinkimui?
A: Pateikite kabelio įtampą, įžeminimo schemą, laidų skersmenis, numatomas sroves, kanalų skaičių ir galią.
Kl .: Ką reikia patikrinti prieš įdiegiant?
A: Patikrinkite CT orientaciją, fazių etiketes, laidų centravimą, korpuso sandarinimą, įžeminimą ir ryšio signalą.
K: Kaip galima integruoti įrenginį ar sistemą?
A: 4G arba RS485 siunčia esamas reikšmes, koeficientus, tendencijas ir aliarmus stebėjimo platformai.
Kl .: Kurias parinktis reikia patvirtinti prieš gaminant?
A: Patvirtinkite KT apertūras ir diapazonus, pagrindinio kompiuterio kanalus, saulės arba CT energiją, gaubtą ir ryšį.
